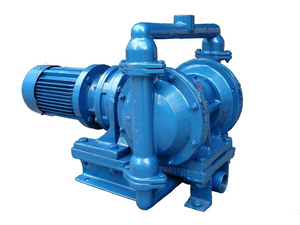

DBY電動隔膜泵詳細內容介紹
性能特點：
一、不需灌引水，自吸能力達7米以上。
二、通過性能好，直徑在1 0毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開，所以介質_不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
四、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠，電機分為普通式和防爆式兩種。
主要用途：
泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。糖漿
油漆、顏料、膠水、粘合劑、
各種瓦、瓷、磚器及陶瓷釉漿
各種磨料、腐蝕劑、清洗油垢
各種劇毒、易燃、易揮發液體
各種污水、水泥灌漿及灰漿
各種強酸、強堿、強腐蝕液體
各種粘稠漿、乳化液、各種軟膏化裝品
各種固液分離設備的前級送壓裝置
主要技術參數
型號 | 流量 | 揚程 | 吸程 | 電機功率 | 大允許通過顆粒直徑mm |
DBY-10 | 0.5 | 30 | 3 | 0.37 | 1 |
DBY-15 | 1 | 30 | 3 | 0.5 | 1 |
DBY-25 | 3.5 | 30 | 7 | 1.5 | 2.5 |
DBY-32 | 4 | 30 | 7 | 1.5 | 3.5 |
DBY-40 | 5.5 | 30 | 7 | 1.5 | 4.5 |
DBY-50 | 8.5 | 30 | 7 | 2.2 | 8 |
DBY-65 | 10 | 30 | 7 | 2.2 | 8 |
DBY-80 | 14 | 30 | 7 | 4 | 10 |
DBY-100 | 16 | 30 | 7 | 4 | 10 |
規格一覽表
型號 | 入口 | 出口 | 連接方式 | 泵體材質 | ||||||||||
inc | mm | inc | mm | NPT | BSPT | ANSI 法蘭 | DIN 法蘭 | 鑄鐵 Z | 鋁合金 L | 不銹鋼 B | 塑料 En S | 襯膠 ZCJ | ||
DBY-10 | 3/8 | 10 | 3/8 | 10 | ● | ● | - | - | ● | ● | ● | - | - | |
DBY-15 | 1/2 | 15 | 1/2 | 15 | ● | ● | - | - | ● | ● | ● | - | - | |
DBY-25 | 1 | 25 | 1 | 25 | ● | ● | - | - | ● | ● | ● | - | ● | |
DBY-40 | 1½ | 40 | 1½ | 40 | ● | ● | - | - | ● | ● | ● | - | ● | |
DBY-50 | 2 | 50 | 2 | 50 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
DBY-65 | 3 | 80 | 3 | 80 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
主要外型尺寸
型號 | A | B | D | n-φd | L | H1 | H2 |
DBY-10 | 456 | 342 | 190 | 4-φ16 | 650 | 370 | 50 |
DBY-15 | 456 | 342 | 190 | 4-φ16 | 650 | 370 | 50 |
DBY-25 | 537 | 455 | 210 | 4-φ16 | 1060 | 480 | 60 |
DBY-40 | 537 | 455 | 210 | 4-φ16 | 1060 | 480 | 60 |
DBY-50 | 800 | 380 | 380 | 4-φ18 | 1510 | 700 | 85 |
DBY-65 | 800 | 380 | 380 | 4-φ18 | 1510 | 700 | 85 |

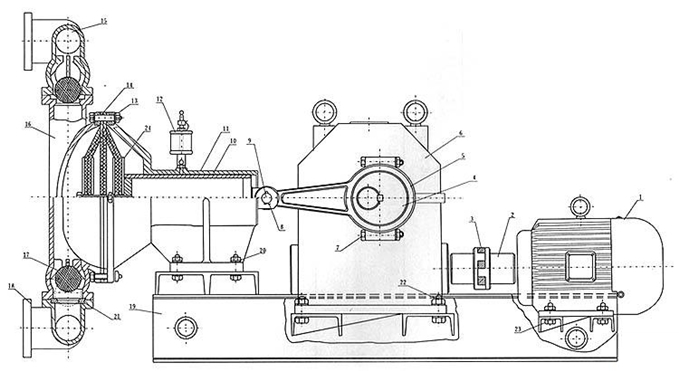

二、主要零件名稱及材質
編號 | 名稱 | 材質 | 數量 |
1 | 電機 |
| 1 |
2 | 聯軸器 | HT200 | 2 |
3 | 六角彈性塊 | 氯丁橡膠 | 1 |
4 | 偏心輪 | HT250 | 2 |
5 | 連桿 | ZG | 2 |
6 | 減速箱 |
| 1 |
7 | 螺栓 | Q235-A | 4 |
8 | 開口銷 | Q235-A | 2 |
9 | 活塞銷 | A3 | 2 |
10 | 活塞 | 無縫管兩端焊接 | 2 |
11 | 缸套 | HT200 | 2 |
12 | 油杯 |
| 2 |
13 | 螺栓 | Q235-A | 16 |
14 | 隔膜 | 丁晴橡膠 氯丁橡膠 | 4 |
15 | 出水管 | 鋁合金 | 1 |
鑄鐵 | |||
不銹鋼 | |||
襯膠 | |||
16 | 泵體 | 鋁合金 | 2 |
鑄鐵 | |||
不銹鋼 | |||
襯膠 | |||
17 | 閥球 | 不銹鋼 | 4 |
18 | 進水管 | 鋁合金 | 1 |
鑄鐵 | |||
不銹鋼 | |||
襯膠 | |||
19 | 底座 | HT200 槽鋼 | 1 |
20 | 螺栓 | Q235-A | 8 |
21 | 閥口座 | 氯丁橡膠 丁晴橡膠 | 4 |
22 | 螺栓 | Q235-A | 4 |
23 | 螺栓 | Q235-A | 4 |
24 | 壓板 | A3 | 4 |
