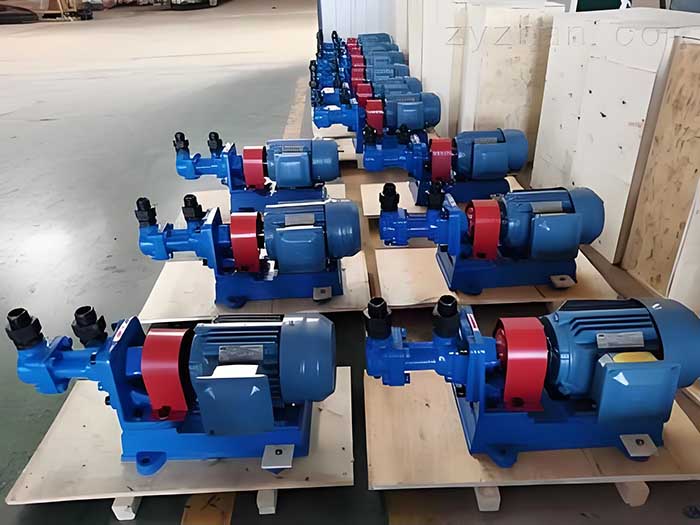

3GF水電用三螺桿泵-3GF水電用三螺桿泵-圓弧齒輪泵-導熱油泵

一、技術內核：螺桿嚙合的精密液壓傳動

3GF水電用三螺桿泵采用雙吸式對稱螺桿結構，通過主動螺桿與兩根從動螺桿的精密嚙合，在泵腔內形成多個獨立密封腔室。其主螺桿采用雙頭梯形螺紋設計，從動螺桿為單頭螺紋，通過優化螺旋升角（通常為15°-20°）實現介質無脈動輸送。在額定轉速（960-1450r/min）下，容積效率可達94%-96%，壓力波動率≤1.2%，顯著優于齒輪泵的脈動特性。該泵的密封設計采用浮動式機械密封，配合氟橡膠O型圈，可承受水電系統常見的微顆粒介質（如潤滑油中的金屬磨屑），密封壽命較傳統填料密封延長3-5倍。
二、材料與工藝：高壓工況的適應性突破

核心部件材質：
螺桿材質選用38CrMoAlA氮化鋼，經滲氮處理后表面硬度達HV900-1000，耐磨性較45#鋼提升40%；泵體采用QT500-7球墨鑄鐵，抗拉強度≥500MPa，適用于水電站調速系統中的高壓工況（較高工作壓力達2.5MPa）。
熱處理工藝：
螺桿表面經離子氮化+拋光復合處理，表面粗糙度Ra≤0.2μm，可有效降低介質粘性阻力，在輸送ISO VG46液壓油時，功率損耗較未處理螺桿降低18%。
關鍵工藝參數：
螺桿導程精度控制在±0.01mm，嚙合間隙≤0.05mm，確保在輸送高粘度介質（如粘度達500cSt的汽輪機油）時仍能保持穩定流量。

三、性能參數：水電場景的定制化適配

參數 3GF水電專用型 行業基準對比
流量范圍 8-120m³/h（可調） 普通三螺桿泵：5-80m³/h
額定壓力 1.6-2.5MPa（支持高壓定制） 常規泵：≤1.0MPa
介質溫度 -20℃至120℃（支持高溫油選項） 常規泵：-10℃至80℃
粘度適應范圍 5-1000cSt（可選配加熱夾套） 常規泵：10-300cSt
允許吸入真空度 0.05MPa（自吸高度達5m） 常規泵：0.03MPa
四、應用場景：水電系統核心環節的深度覆蓋

水輪機調速系統：
作為調速器液壓系統的動力源，3GF泵可穩定輸出壓力油，驅動接力器實現機組轉速調節。其高壓輸出能力（2.5MPa）可滿足大型混流式水輪機（如單機容量500MW）的快速響應需求，壓力建立時間較齒輪泵縮短40%。
發電機組潤滑系統：
用于輸送ISO VG32-68潤滑油，為推力軸承、導軸承提供持續潤滑。其低脈動特性可避免油膜振蕩，降低軸承溫升（實測數據：溫升≤5℃），延長軸承壽命。
液壓啟閉機系統：
在溢洪道閘門控制中，3GF泵可實現液壓缸的平穩驅動，壓力穩定性優于柱塞泵，避免閘門抖動，定位精度達±0.5mm。
特殊工況擴展：
高海拔電站：通過優化密封結構，適應海拔3000m以上地區的低氣壓環境，氣蝕余量（NPSHr）降低至2.5m。
低溫環境：可選配電加熱套，使介質在-30℃環境下仍能正常輸送，滿足北方水電站冬季運維需求。

五、安裝與維護：水電站運維的降本增效

模塊化設計：
泵體與電機采用彈性柱銷聯軸器直連，安裝時間較傳統法蘭連接縮短60%；支持臥式、立式、法蘭式等多種安裝方式，適配水電站緊湊的機坑空間。
智能監測接口：
預留PT100溫度傳感器與壓力變送器接口，可實時監測泵體溫度（≤80℃）與出口壓力，支持接入水電站DCS系統，實現預測性維護。
維護周期優化：
機械密封更換周期：≥8000h（常規泵：≤5000h）
潤滑脂補充周期：2500h（采用2#鋰基脂）
全壽命周期成本（LCC）較齒輪泵降低35%

六、行業價值：水電裝備國產化的技術標桿

3GF水電用三螺桿泵的研發填補了國內高壓三螺桿泵在水電領域的空白，其性能指標達到IEC 60041國際標準，在烏東德、白鶴灘等特大型水電站中實現批量應用。相比進口產品，其交貨周期縮短50%，服務響應時間≤24h，顯著降低水電站運維風險。未來，隨著“雙碳”目標推進，該泵在抽水蓄能電站調速系統中的應用潛力巨大，預計可提升機組啟停效率15%以上，助力水電能源的靈活調節。
結語

3GF水電用三螺桿泵以精密螺桿嚙合技術為核心，通過材料創新、結構優化與智能設計，重新定義了水電系統流體輸送的效率與可靠性標準。無論是水輪機調速、機組潤滑，還是液壓啟閉控制，其均展現出高壓、低脈動、長壽命的顯著優勢，成為水電裝備國產化的典范。隨著智能水電技術的演進，3GF泵將進一步融合物聯網與預測性維護技術，為水電行業的高質量發展提供核心動力。
