IHF氟塑料化工泵詳細內容介紹
IHF氟塑料化 工泵詳細介紹
一、概 述

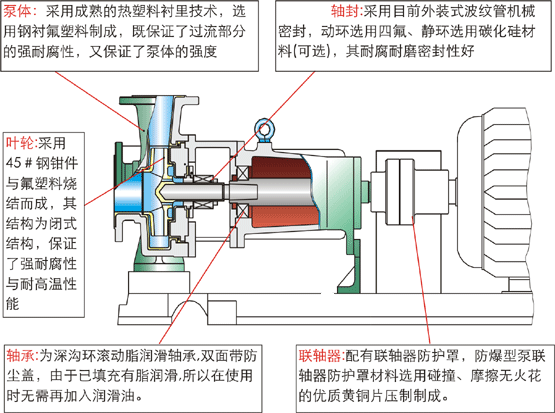

IHF單級單吸式氟塑料合金化工離 心泵（簡稱IHF離 心泵）是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式的波紋管機械密 封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密 封性_。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、_、不老化、機械強度高、運轉平穩、結構合理、密 封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點河北鴻海泵業
二、泵密 封介紹
該泵采用目前外裝式四氟波紋管機械密 封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密 封，所以用戶選型時需考慮到介質中的固體含量。河北鴻海泵業
三、用 途
例：IHF50-32-125 IH：標準化工離心泵代號 F：泵的主要材料為氟塑料
50：代表泵的進口口徑 32：代表泵的出口口徑 125：表示泵的葉輪直徑為125mm河北鴻海泵業
六、主要配件實物照片
型 號 | 轉速 n=2900 r/min | 轉速 n=1450 r/min | ||||||||
流 量 | 揚 程 | 電機功率 | 汽蝕余量（m） | 效 率（%） | 流 量m³/h | 揚 程 | 電機功率 | 汽蝕余量（m） | 效 率（%） | |
IHF40-25-125 | 6.3 | 20 | 1.5 | 3.0 | 51 |
| ||||
IHF40-25-160 | 6.3 | 32 | 2.2 | 3.0 | 46 | |||||
IHF40-25-200 | 6.3 | 50 | 4 | 3.0 | 39 | |||||
IHF40-25-250 | 6.3 | 80 | 11 | 3.0 | 41 | |||||
IHF50-32-125 | 12.5 | 20 | 2.2 | 3.0 | 51 | 6.3 | 5 | 0.55 | 3.0 | 45 |
IHF50-32-160 | 12.5 | 32 | 4 | 3.0 | 46 | 6.3 | 8 | 0.55 | 3.0 | 40 |
IHF50-32-200 | 12.5 | 50 | 7.5 | 3.0 | 39 | 6.3 | 12.5 | 1.1 | 3.0 | 33 |
IHF65-50-125 | 25 | 20 | 3 | 3.5 | 62 | 12.5 | 5 | 0.55 | 3.5 | 55 |
IHF65-50-160 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
IHF65-40-200 | 25 | 50 | 11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
IHF65-40-250 | 25 | 80 | 18.5 | 3.5 | 50 | 12.5 | 20 | 3 | 3.5 | 43 |
IHF80-65-125 | 50 | 20 | 5.5 | 4.0 | 69 | 25 | 5 | 1.1 | 4.0 | 64 |
IHF80-65-160 | 50 | 32 | 11 | 4.0 | 67 | 25 | 8 | 1.5 | 4.0 | 62 |
IHF80-50-200 | 50 | 50 | 15 | 4.0 | 63 | 25 | 12.5 | 2.2 | 4.0 | 57 |
IHF80-50-250 | 50 | 80 | 30 | 4.0 | 66 | 25 | 20 | 5.5 | 4.0 | 51 |
IHF100-80-125 | 100 | 20 | 11 | 4.5 | 77 | 50 | 5 | 1.5 | 4.5 | 74 |
IHF100-80-160 | 100 | 32 | 15 | 4.5 | 73 | 50 | 8 | 2.2 | 4.5 | 69 |
IHF100-65-200 | 100 | 50 | 30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
IHF125-80-160 | 160 | 32 | 30 | 5.0 | 70 | 80 | 8 | 5.5 | 5.0 | 74 |
IHF125-100-200 | 250 | 50 | 55 | 5.0 | 65 | 100 | 12.5 | 11 | 5.0 | 71 |
IHF125-100-280 | 200 | 100 | 90 | 5.0 | 73 | 100 | 25 | 15 | 5.0 | 73 |
IHF150-125-315 |
|
|
|
|
| 200 | 32 | 30 | 5.0 | 73 |
IHF150-125-400 | 200 | 50 | 45 | 5.5 | 74 | |||||
IHF200-150-315 | 400 | 32 | 75 | 5.5 | 74 | |||||
IHF200-150-400 | 400 | 50 | 90 | 5.5 | 74 | |||||
注：如用戶所需參數不在此表范圍，我廠可根據用戶要求予以調整電話：0317-8296493 | ||||||||||
八、性能曲線圖
九、安裝尺寸圖
（安裝圖僅供參考，如需確切尺寸請來電0317-8296493索?。?br />
十、安裝示意圖：
